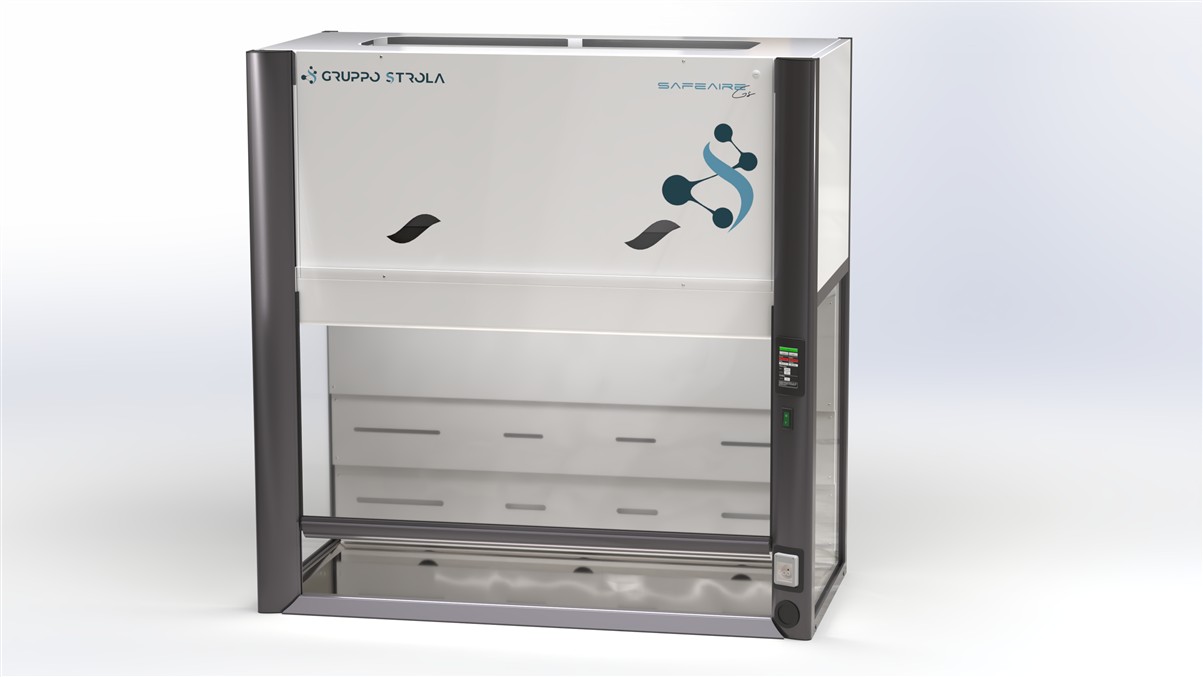

Le cappe chimiche a filtrazione molecolare Serie-GS rappresentano la perfetta soluzione per la protezione del personale esposto al rischio inalazione di sostanze chimiche volatili nocive prodotte durante la loro manipolazione. Grazie al proprio sistema di filtrazione consente la protezione del personale senza l’onere costruttivo ed energetico di complessi sistemi di ventilazione per la canalizzazione dell’aria all’esterno dell’edificio- Se le necessità operative dovessero richiederlo, la cappa può essere canalizzata grazie all’ampia gamma di accessori disponibili con diverse modalità, mantenendo però al contempo a bordo macchina il sistema filtrante abbattendo l’impatto impiantistico (nessun onere di cassonetti filtranti secondari) e azzerando la contaminazione delle condutture riducendo di conseguenza i rischi associati.

I filtri installati possono essere a carbone attivo, carbone impregnato o assoluti per polveri (filtri HEPA H14) con possibilità di stratificare fino ad un massimo di N.2 elementi filtranti ampliando  il range di utilizzo.

Le macchine sono caratterizzate da:

• Elevato fattore di contenimento garantito da una aerodinamica appositamente progettata e verificata secondo lo standard EN14175-3 e EN14175-6 presso ente accreditato ACCREDIA a velocità di sia di 0.3 che 0.5m/s
• Alta efficienza del sistema filtrante a carbone attivo, certificato BS7989:2001 presso University of Bristol-UK, verificato in presenza di sostanze specifiche quali alcool isopropilico, ammoniaca, anidride solforosa e formaldeide con dimostrata efficienza pari al 99%
• Filtro HEPA opzionale con efficienza H14 (99.995% @ 0,3 µm-Rif. EN1822:2009)
• Prefiltrazione con prefiltro antipolvere Classe M6 per evitare la precoce saturazione delle unità filtranti principali

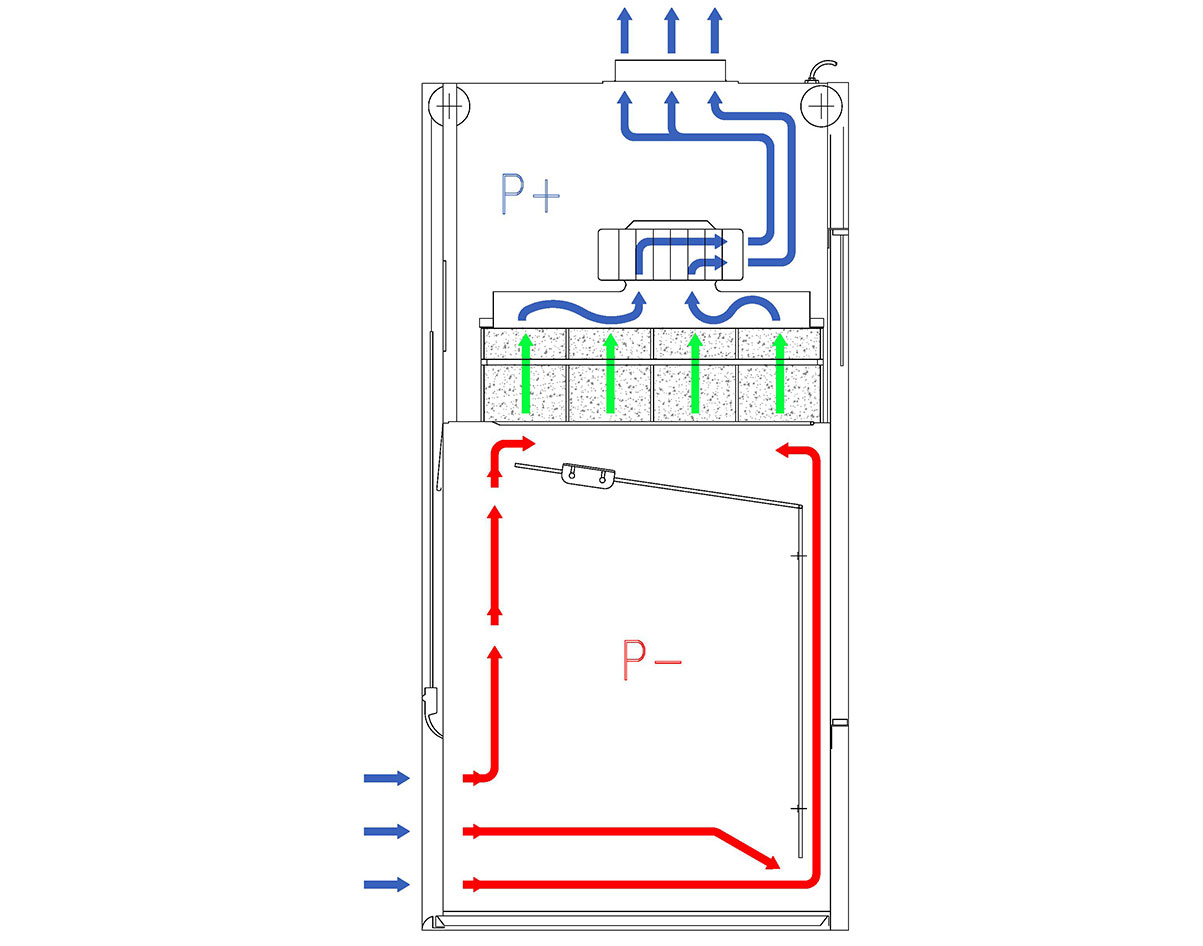

• Sistema aspirazione/filtrazione a tenuta dinamica che garantisce la totale assenza di perdite
• Pannello frontale saliscendi contrappesato e laterali realizzati in vetro stratificato di sicurezza PVB 3+3 ad elevata resistenza chimica e durabilità dotato di blocchi di sicurezza e motorizzabile
• Motorizzazione a velocità variabile in base alla posizione del vetro frontale
• Illuminazione interna IP65-1000lux

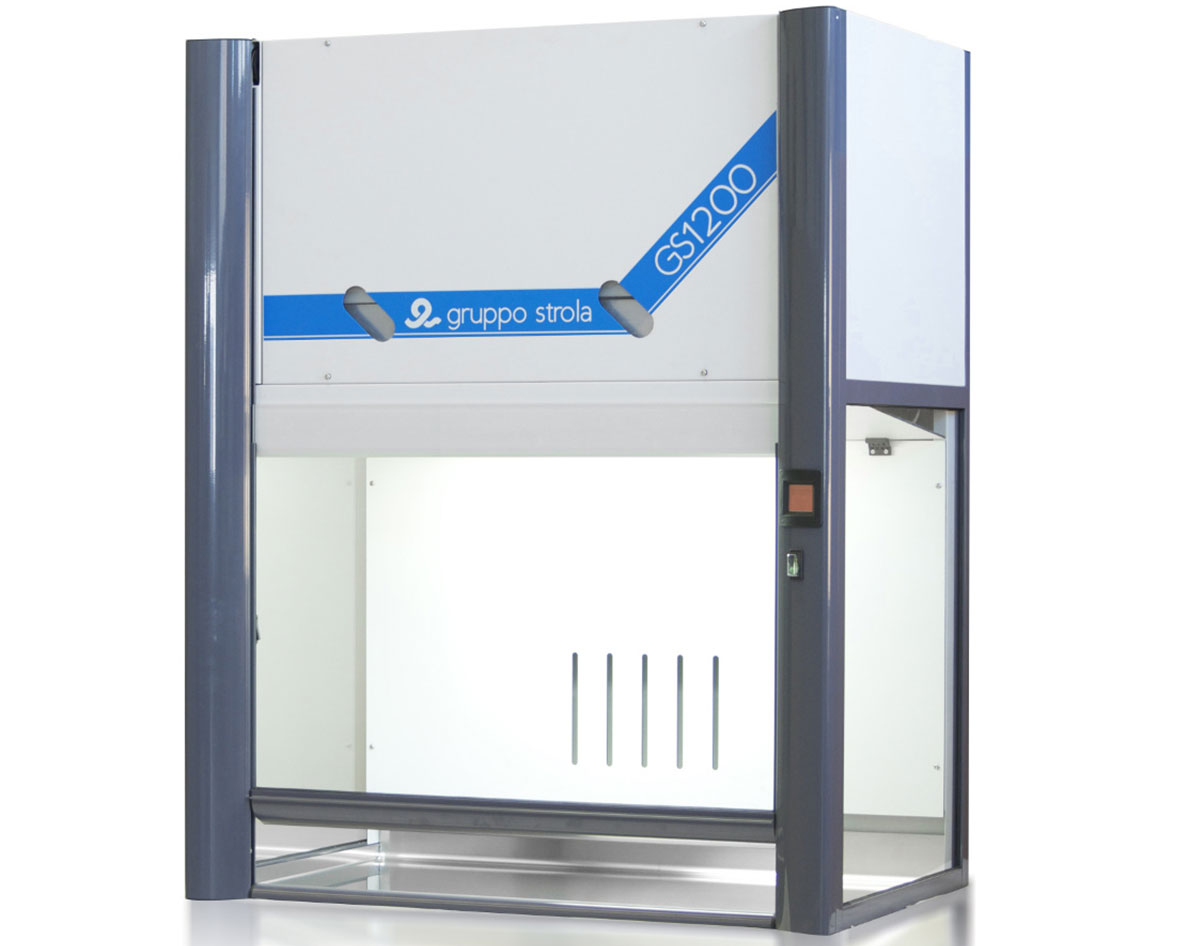

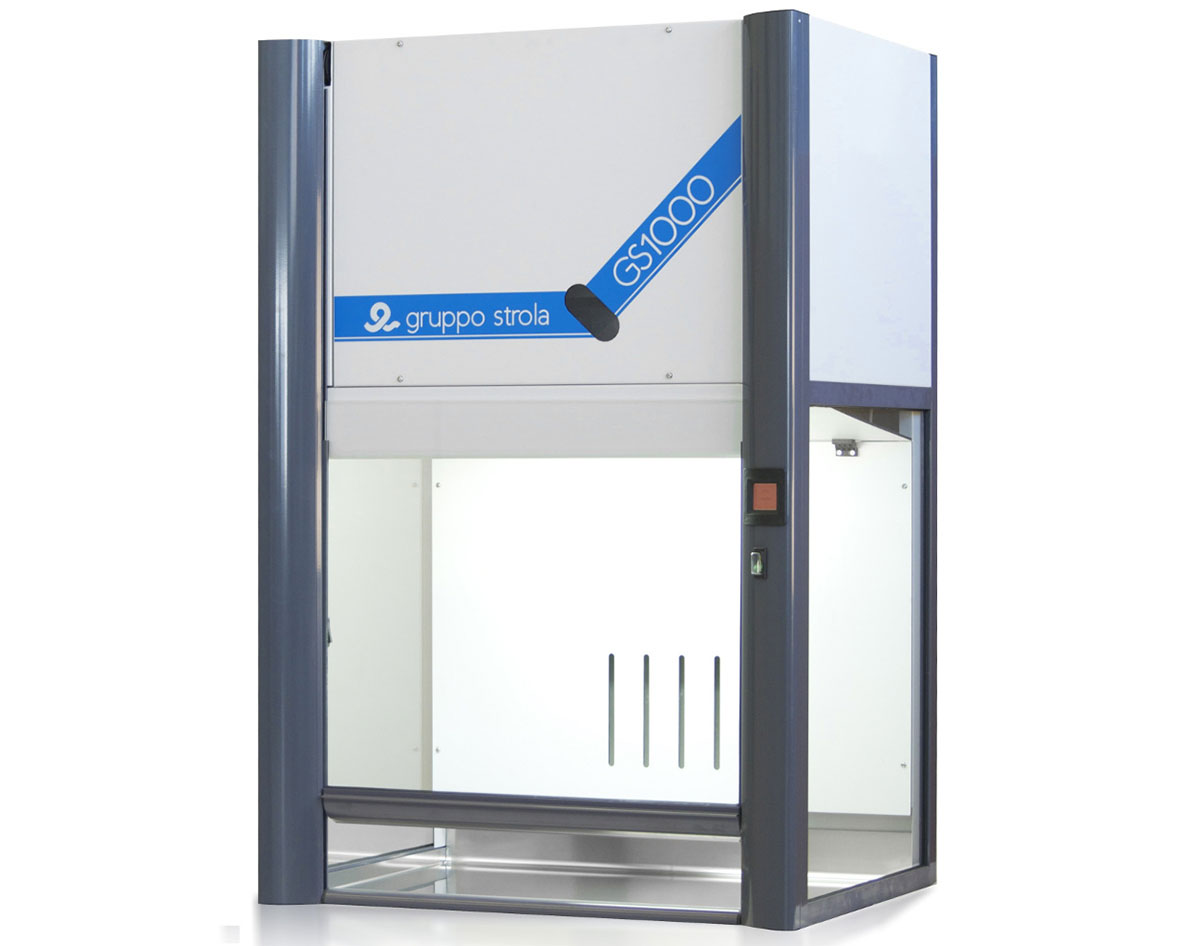

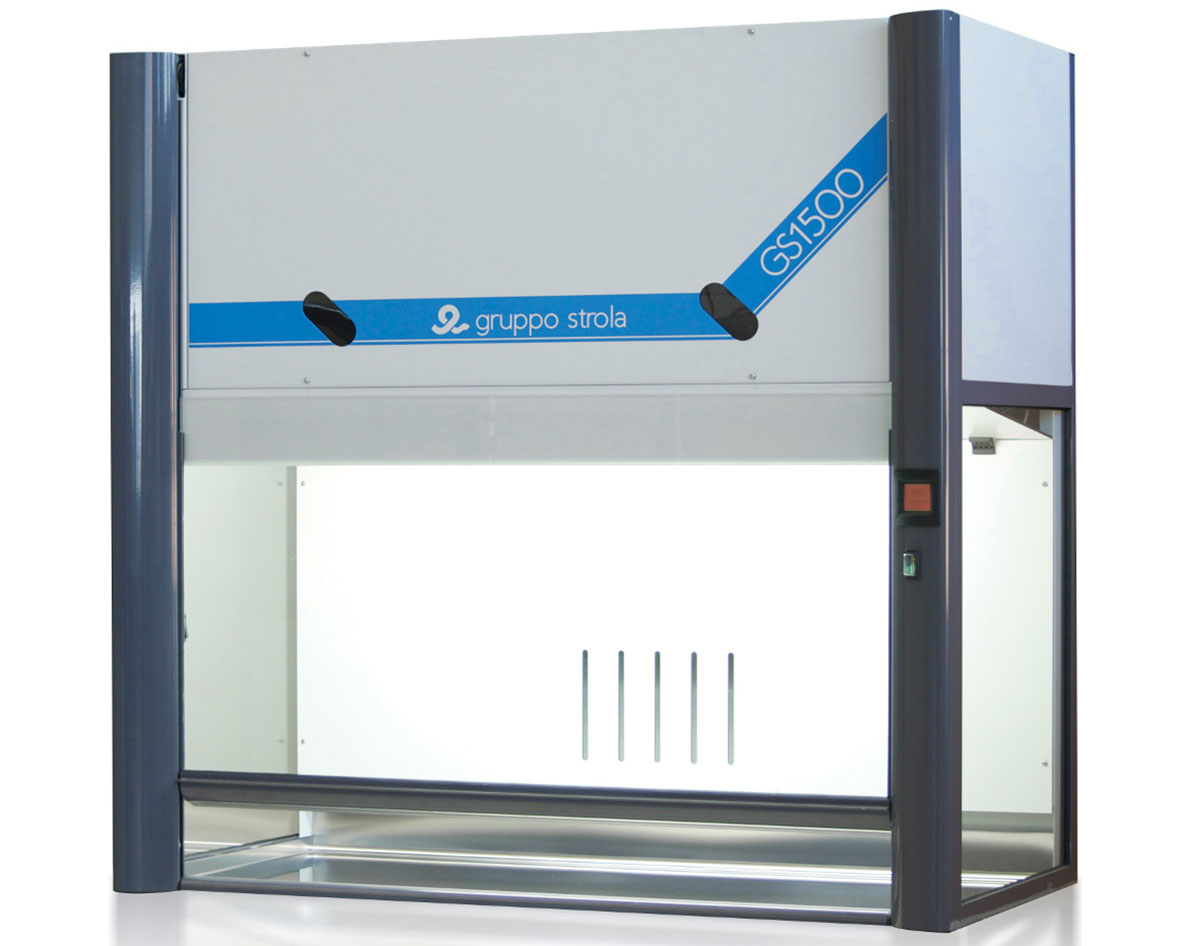

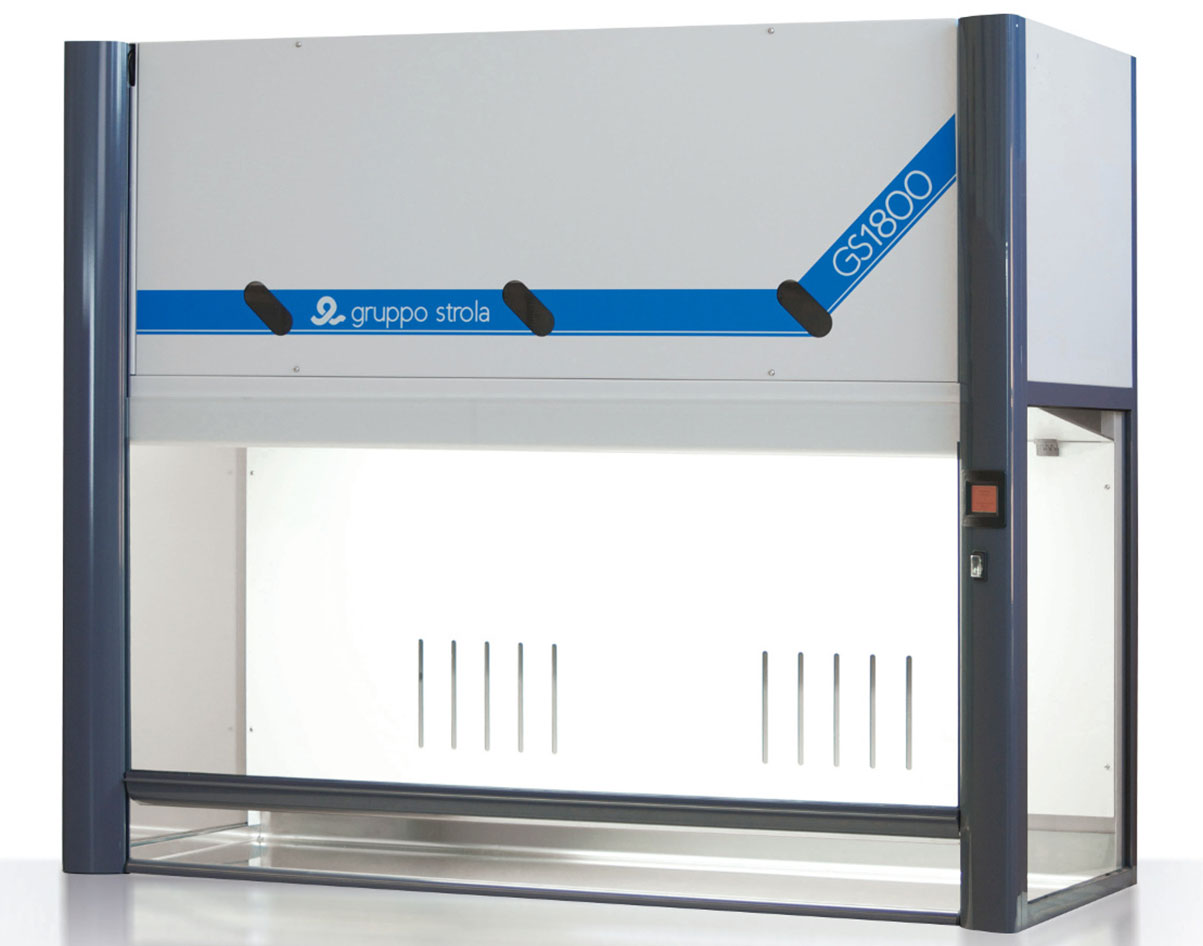

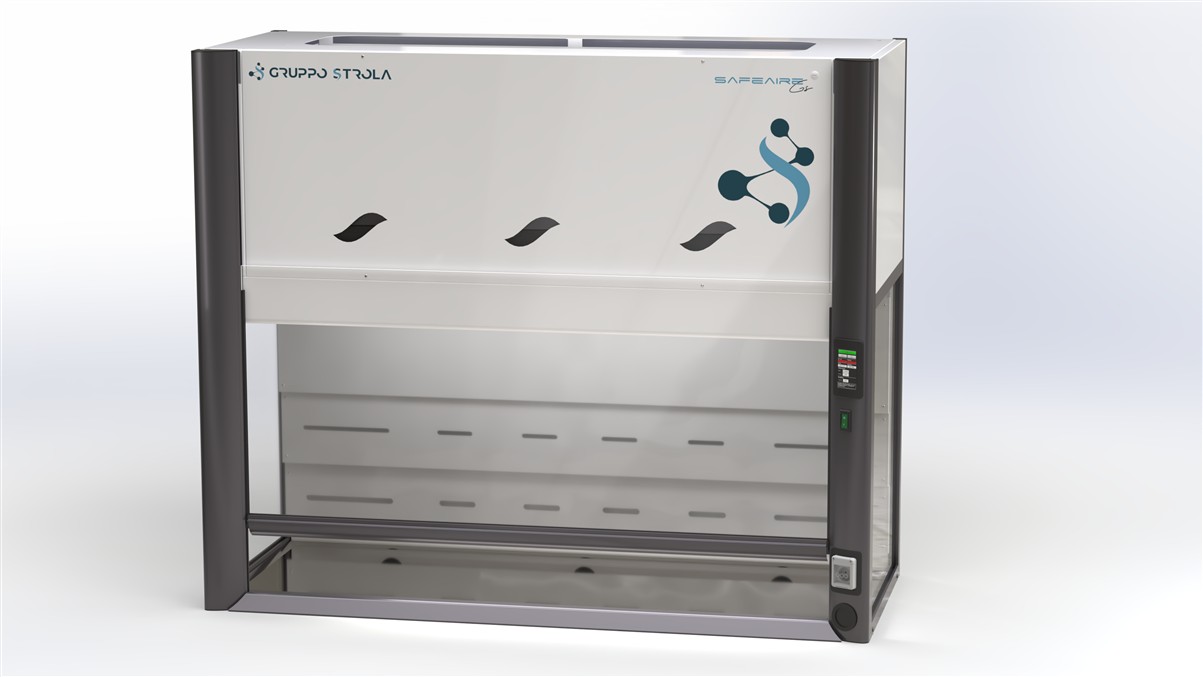

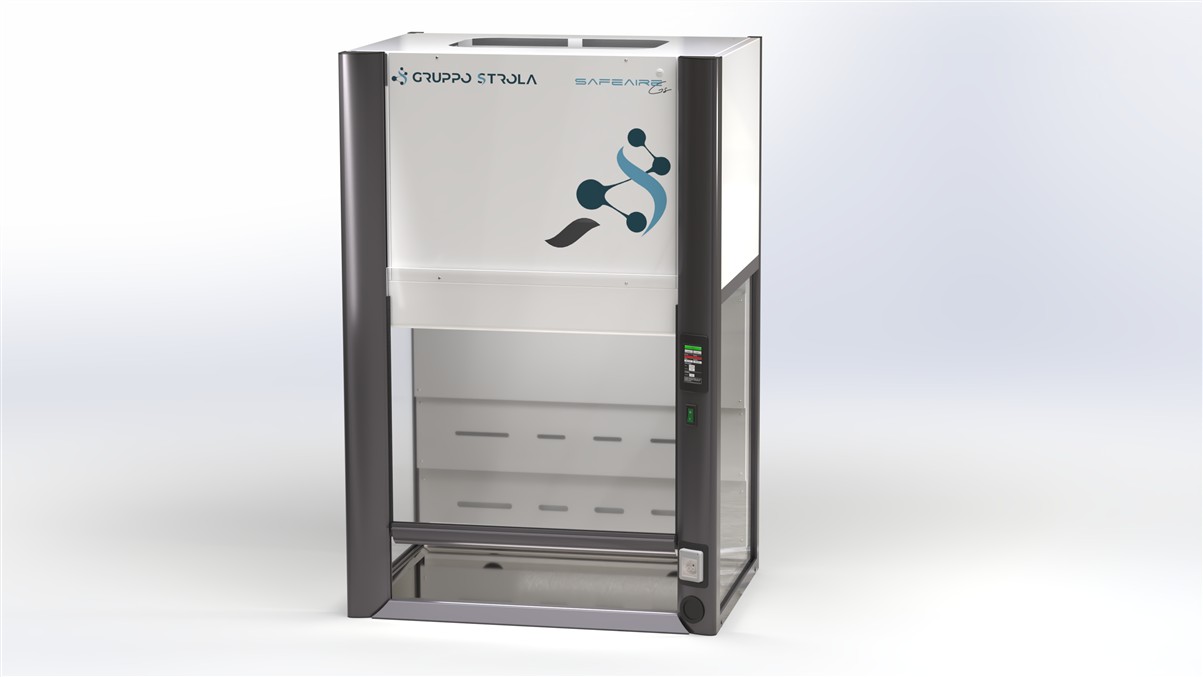

• Quattro dimensioni disponibili con larghezze 1000/1200/1500/1800 mm

Flessibilità funzionale

Le cappe Serie-GS possono operare in svariate condizioni di funzionamento in base alle restrizioni operative del sito di installazione o ai requisiti di sicurezza richiesti:

• MODO R: modalità di ricircolo totale. La cappa opera con proprio motore e sistema di filtrazione a bordo macchina e non necessita di alcun collegamento in espulsione. Tale modo di funzionamento non impatta sul sistema di ventilazione del laboratorio in quanto non impone la necessità di reintegrare l’aria espulsa dal laboratorio ai fini del mantenimento costante del livello di contenimento.
• MODO FE C/M: modalità di espulsione totale con motore a bordo cappa. La macchina opera in regime di espulsione totale utilizzando il proprio motore presente a bordo, nonché filtrando gli inquinanti attraverso la batteria di filtrazione presente a bordo. Tale soluzione permette l’evacuazione dei fumi in esterno senza gli oneri aggiuntivi dovuti all’installazione di motorizzazioni remote.
• MODO FE C/M-TH: modalità di espulsione totale con motore a bordo macchina, motore remoto e connessione a mezzo THIMBLE. Questa soluzione offre la possibilità di disaccoppiare il funzionamento della cappa che mantiene invariata la sua capacità di contenimento frontale ed il regime di funzionamento dell’impianto estrattivo. Sistema mutuato dalle cappe di sicurezza microbiologica che da anni lo utilizzano quale metodo per la canalizzazione in esterno dell’aria espulsa dopo filtrazione.
• MODO FE S/M: modalità di espulsione totale con motore remoto. La macchina opera in regime di espulsione totale utilizzando il motore presente a fondo linea opportunamente pilotato a mezzo inverter nonché filtrando gli inquinanti attraverso la batteria di filtrazione presente a bordo. Tale soluzione permette di ottenere una cappa a espulsione totale con integrato il sistema di abbattimento fumi obbligatorio secondo la normativa vigente. La stessa modalità di funzionamento può essere utilizzata in caso di sistemi centralizzati di espulsione installando a bordo macchina una valvola di laminazione, regolata in accordo alla posizione del vetro saliscendi, ed utilizzando un unico motore a fondo linea gestito da un BMS (building-managment-system).

Marchiatura CE

• 2006/42/UE Direttiva macchine
• 2014/35/UE Direttiva Bassa Tensione 50/1000 Volts
• 2014/30/UE Direttiva sulla compatibilità elettromagnetica
• 2011/65/UE Direttiva ROHS

Le cappe della Serie-GS sono disponibili in due versioni:

• STANDARD: equipaggiate con motore a velocità variabile in continua sulla base della posizione del vetro saliscendi e sistema di controllo TIMELOG che attraverso un pratico touch-screen a colori da 7” permette il monitoraggio in continuo dei parametri di funzionamento nonché la gestione degli intervalli manutentivi
• BASE: equipaggiate con un semplice ed immediato contaore elettromeccanico incrementale, un sistema di variazione della velocità frontale sulla base della posizione del vetro saliscendi su tre step preimpostati ed un allarme visivo di flusso insufficiente.

Il pannello di controllo e gestione TIMELOG della cappa permette la visualizzazione in tempo reale di tutti i parametri fondamentali per il corretto funzionamento quali:

• velocità dell’aria e portata espulsa/filtrata
• tempo residuo al successivo intervento di sostituzione filtro e prefiltro con timer separati
• altezza di apertura del vetro frontale
• temperatura dell’aria in transito all’interno dei filtri
• ciclo di warm-up di avvio con routine di self-testing del livello di saturazione del prefiltro
• gestione cicli di sterilizzazione (lampa UV opzionale)

Il sistema permette di fornire all’operatore allarmi utili per la sicurezza quali:

• velocità dell’aria inferiore alla soglia di sicurezza
• apertura frontale oltre il limite consentito
• temperatura dell’aria in transito nei filtri elevata
• allarme per occlusione delle asole di ventilazione del doppio fondale
• termine vita utile impostata per filtri e prefiltri

Funzionalità aggiuntive come:

• accensione/spegnimento comandato lampada interna
• allarmi di livello su taniche di carico o scarico
• segnalo per avvio motore remoto contestualmente all’accensione del motore di bordo
• pulsante per attivazione manuale massima velocità

NORMATIVE

L’intera gamma di cappe chimiche a filtrazione molecolare Serie GS è stata progettata, costruita e certificata ai migliori standard di costruzione internazionali:

• BS7258:1994 – Laboratory fume cupboards: specification for safety and performance
  verifica al contenimento di vapori e velocità frontale dell’aria in ingresso cappa
• BS7989:2001 – Specification for recirculatory filtration fume cupboards
  verifica della capacità e della efficienza di trattenimento dei filtri a carbone attivi installati a bordo macchina con sostanze di riferimento indicate nella norma: alcool isopropilico, ammoniaca, formaldeide e anidride solforosa
• ANSI/ASHRAE110:1995 – Method of Testing Performance of Laboratory Fume Hoods
  Verifica al contenimento di vapori e velocità frontale dell’aria in ingresso cappa
• DIN 12924
  Verifica al contenimento di vapori con utilizzo di gas tracciante SF₆

Tutti i modelli della Serie-GS (solo versione STANDARD) sono realizzati conformi ai requisiti della norma:

• EN14175-2

con prove di contenimento eseguite da laboratorio accreditato ACCREDIA nei riguardi di:

• EN14175-3 e EN14175-6 inner plane/outer plane/robustness a velocità di 0.3 e 0.5m/s con risultati conformi allo standard UNI/TS 11710:2018

COSTRUZIONE

• Corpo in Fe37 Sp.1.2mm verniciato RAL 7035 a polvere epossidica con speciale formulazione MICROFREE® antimicrobica
• Montanti di alluminio in profilo estruso ad alta efficienza aerodinamica verniciato RAL 7015 a polvere epossidica con speciale formulazione MICROFREE® antimicrobica
• Piano di lavoro standard in acciaio inox AISI 316 dotato di bordo perimetrale antiversamento (disponibilità di piani in PP, gres monolitico, laminato HPL TRESPA TOPLAB®)
• Vetro frontale saliscendi contrappesato con doppio cavo di sostegno e fianchi laterali in vetro stratificato di sicurezza (spessore 6mm – tipologia 3+3 PVB)
• Impianto elettrico CEI 64.2, IP44, con interruttore magnetotermico di protezione
• Aspiratore centrifugo controllato elettronicamente
• GS1000 / GS1200: assorbimento 220 V – 485 W
• GS1500 / GS1800: assorbimento 220 V – 425 W
• Diametro collettore per collegamento tubazione di espulsione 250 mm

ACCESSORIES

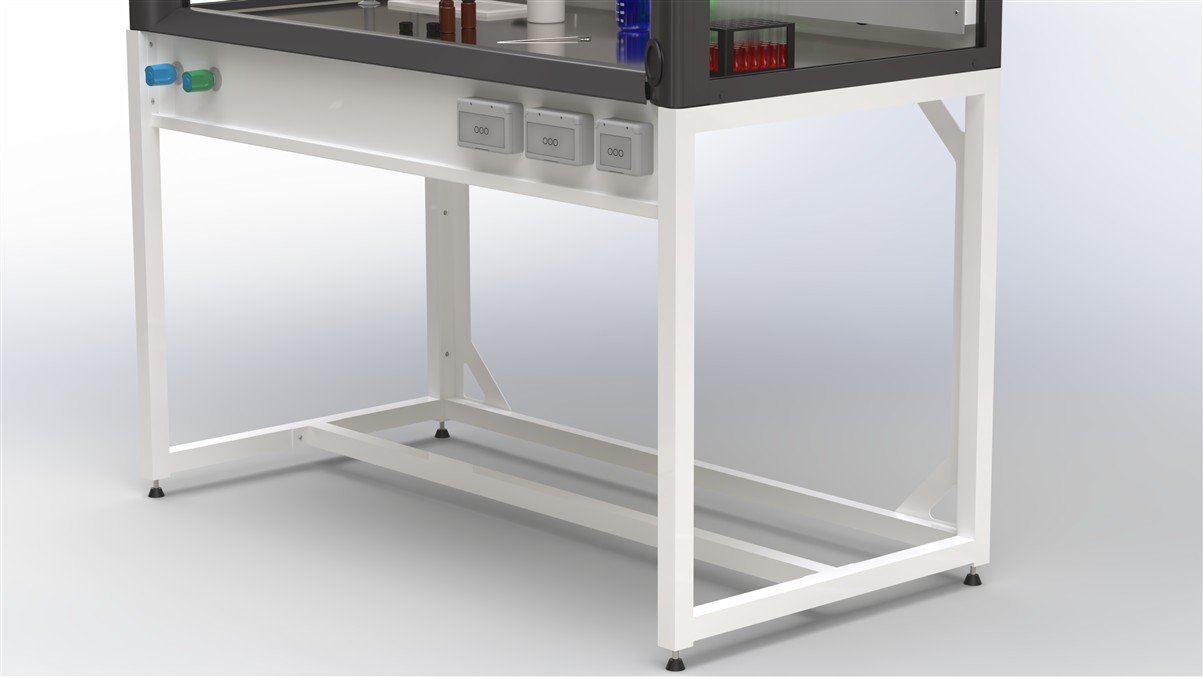

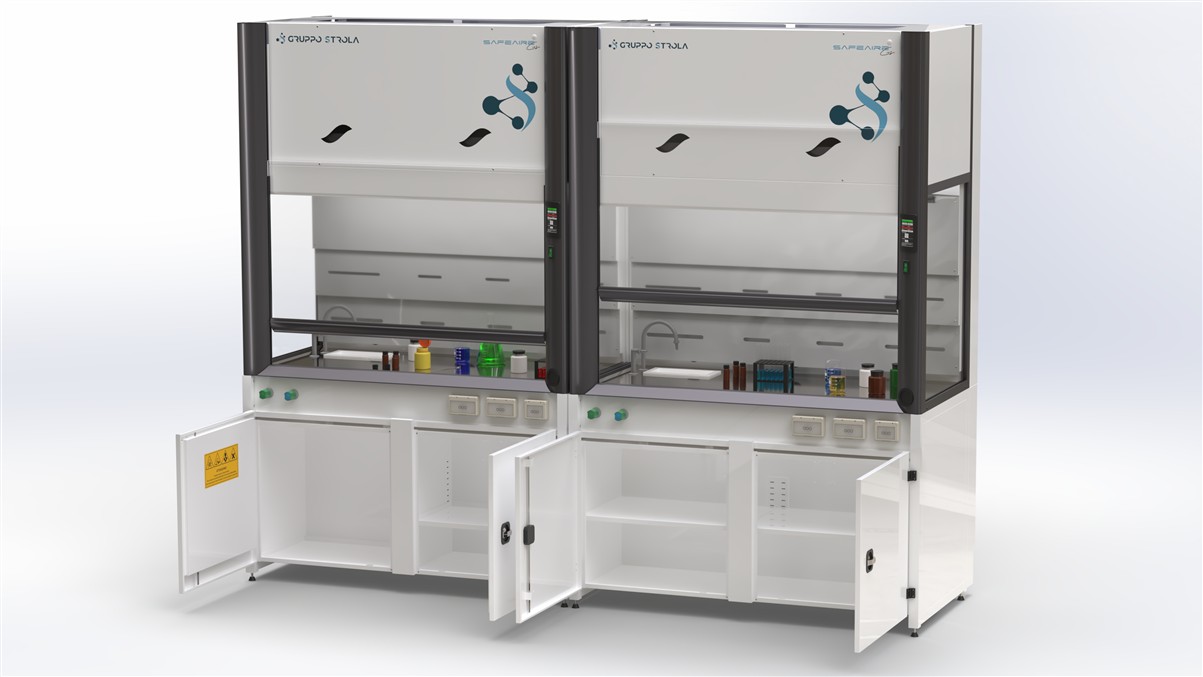

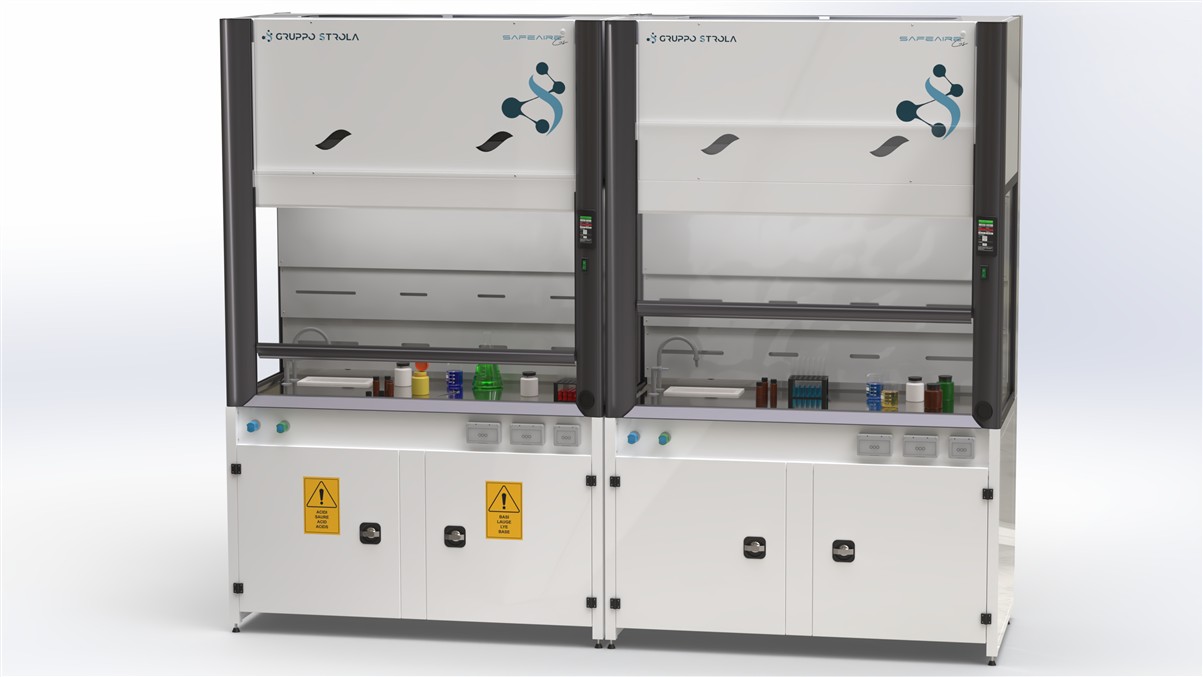

• basamento di supporto realizzato in profilo metallico verniciato a polvere epossidica con speciale formulazione MICROFREE® antimicrobica

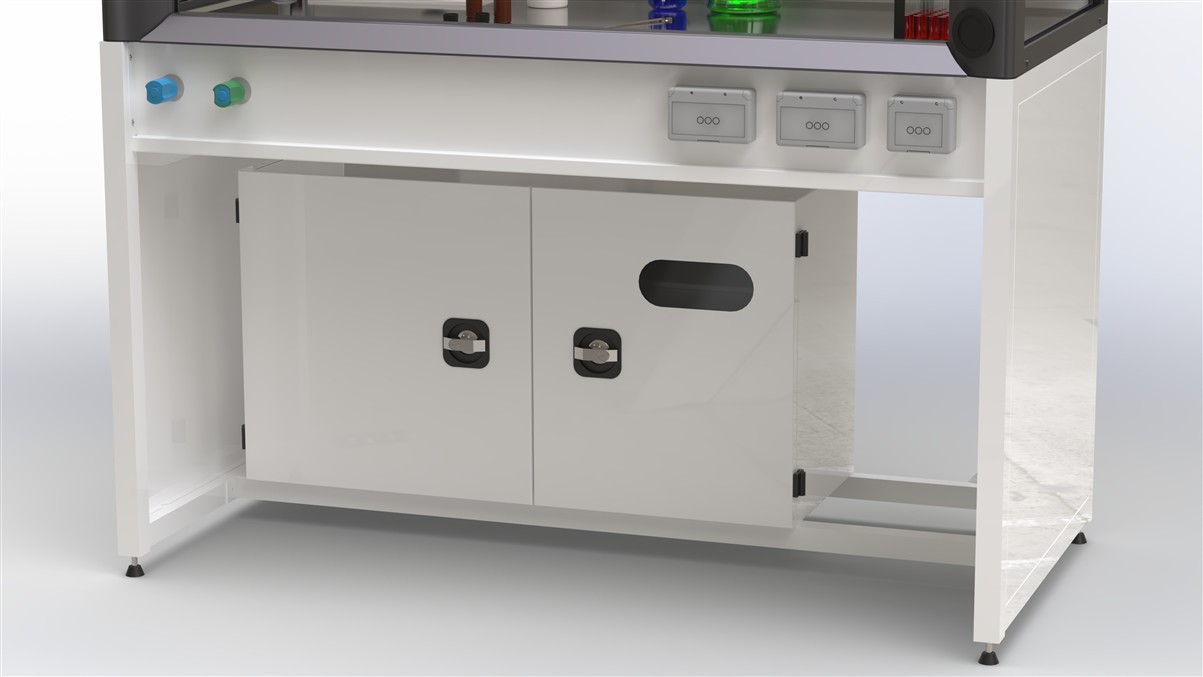

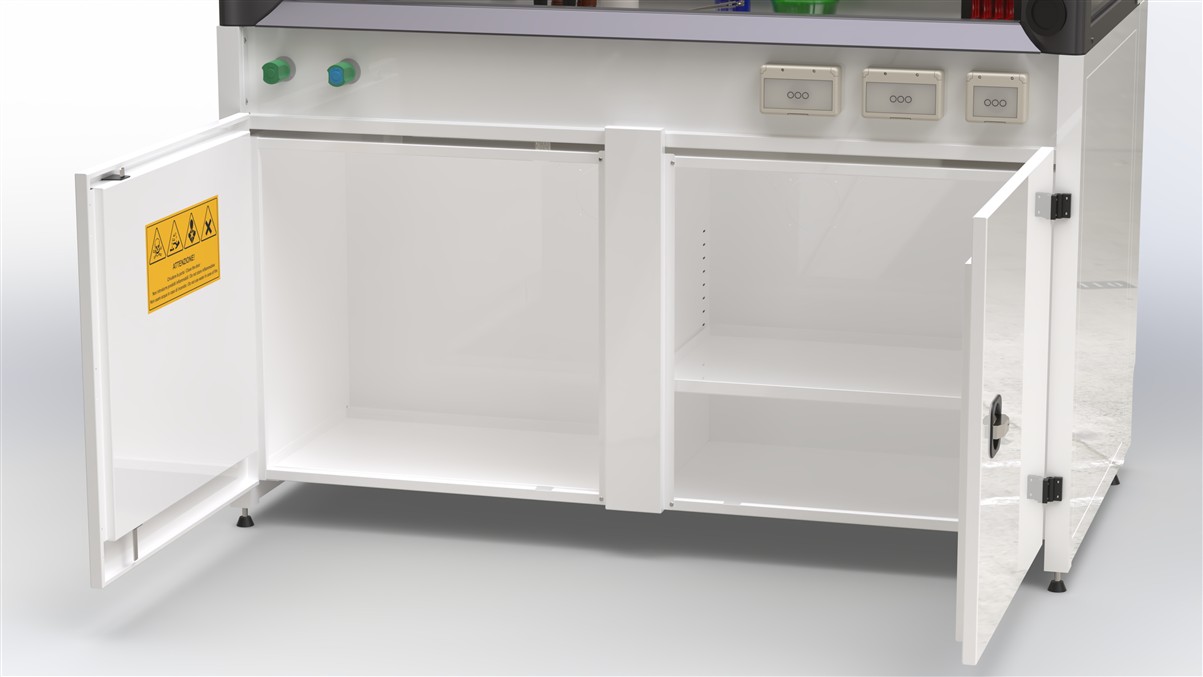

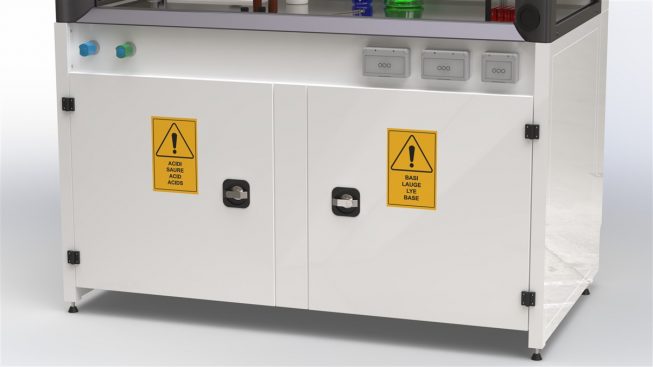

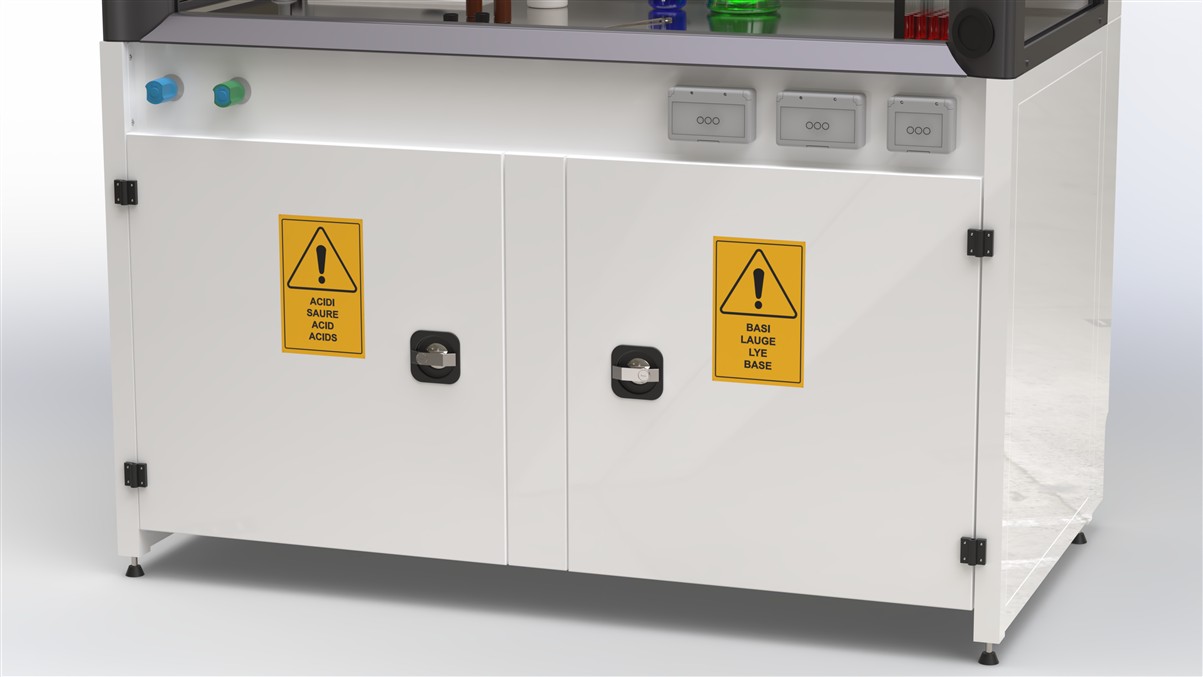

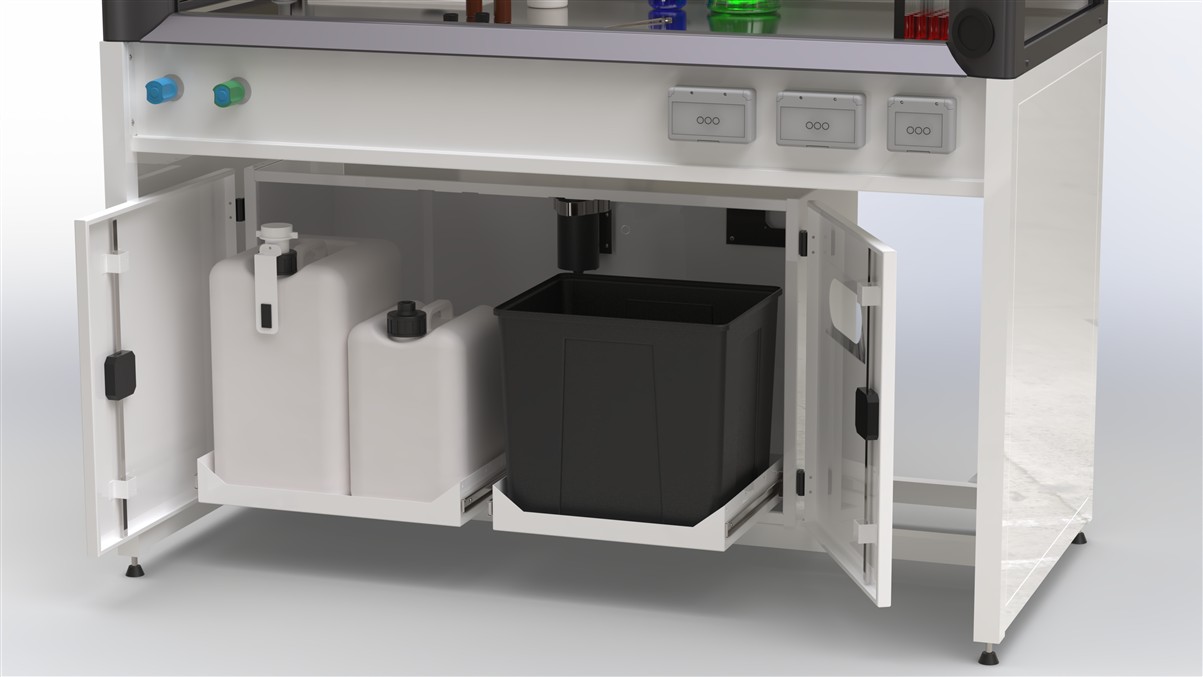

• mobiletti di stoccaggio sottopiano in esecuzione vano-unico o ACIDI/BASI realizzati in lamiera verniciata a polvere epossidica con speciale formulazione MICROFREE® antimicrobica
• ruote pivottanti per basamento (solo su misure 1000 e 1200mm)
• kit per collegamento aspirazione dei mobiletti di stoccaggio sotto-piano
• disponibilità di piani in PP, gres monolitico, laminato HPL TRESPA TOPLAB®
• realizzazioni piano di lavoro personalizzate

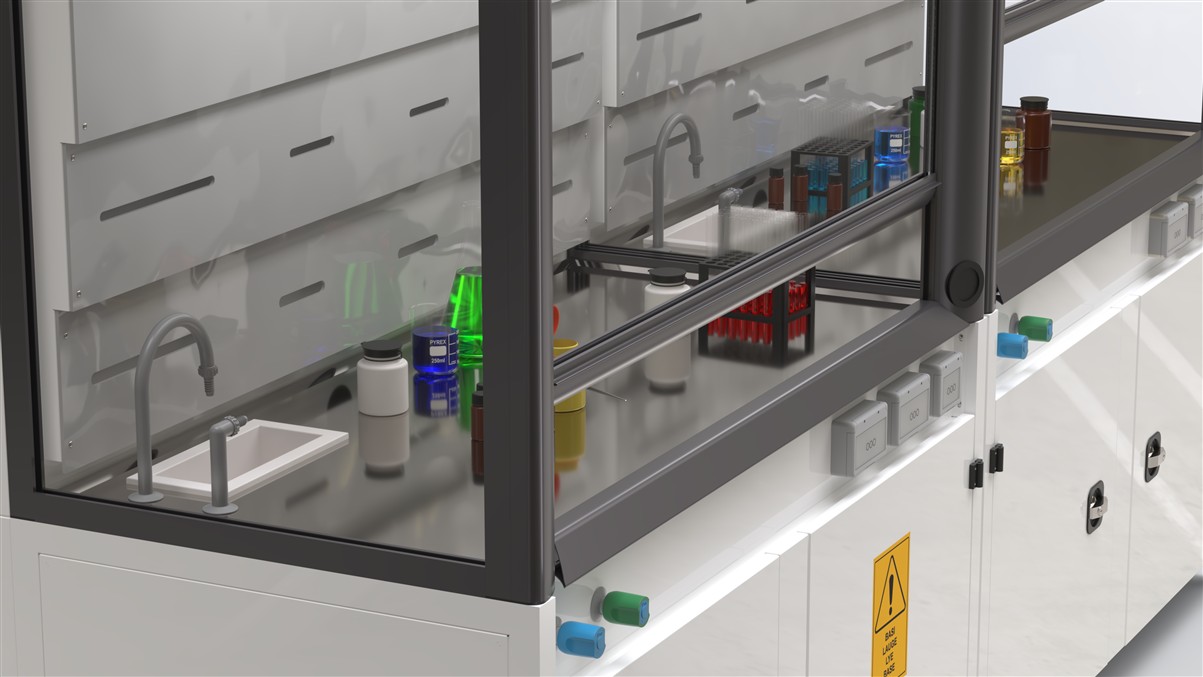

• lavelli e/o coppette di scarico
• Prese elettriche, prese dati
• Servizi gas e/o idrici con comandi esterni alla zona di lavoro
• Sistemi di erogazione fluidi di processo e/o sistemi di recupero controllato in tanica
• Lampada UV integrata con gestione cicli di sterilizzazione direttamente da pannello di controllo TIMELOG
